Video-Einsatz im Pferdehänger

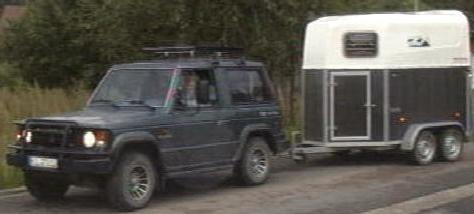

Ein Pferdegespann soll zur Erhöhung des Komforts und der Sicherheit mit einem einfachen Video-System ausgerüstet werden, dass wahlweise folgende Dinge darstellen soll:
  1. Bei Fahrt ohne Hänger als Rückfahrhilfe dienen
  2. Bei Fahrt mit Hänger ebenfalls als Rückfahrhilfe fungieren (Blick direkt hinter den Hänger)
  3. Ebenfalls bei Fahrt mit Hänger soll ein Blick ins Innere möglich sein

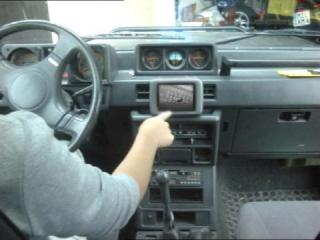

Zunächst wird das Armaturenbrett um einen TFT-Bildschirm erweitert. Aufgrund dessen beschränkter Grösse (hier: eine 4"-Ausführung) kann natürlich immer nur ein Bild gleichzeitig dargestellt werden.

Also wird im Wageninneren noch ein einfacher Video-Umschalter installiert, der den Benutzer manuell zwischen max. vier Eingängen wählen lässt. (Im Bild nicht zu sehen.)

Bei der Fahrt ohne Hänger bleibt als einzige Quelle die als Rückfahrhilfe angebrachte Schwarz-Weiss Kamera. Der Fahrer entscheidet per Tastendruck, ob das Bild dieser Kamera immer oder nur bei tatsächlichem Bedarf angezeigt wird (keine Kopplung mit der Gangschaltung).

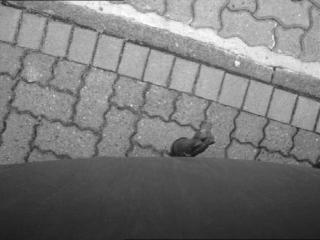

  (Rechts: Der Inhalt des Montitors - Rückfahrhilfe)



Bei Fahrt mit Hänger sind mind. zwei weitere Perspektiven verfügbar: Rückfahrhilfe am Hänger oder der Blick ins Hänger-Innere.

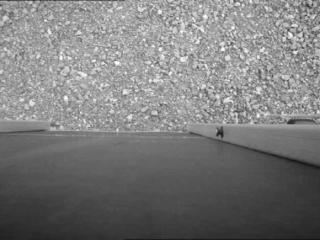

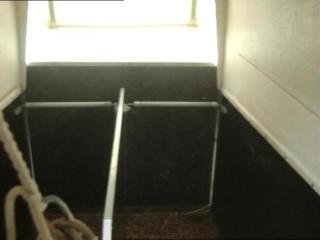

Rückfahrhilfe Blick ins Hänger-Innere
Anmerkung:
Im Gegensatz zu den Rückfahrhilfen wurde für den Blick ins Hänger-Innere eine Farbkamera gewählt.
