An einer Tankstelle sollen die Tankplätze sowohl live
überwacht als auch
protokolliert werden, um Tankdiebe ggf. auch später
identifizieren zu
können.

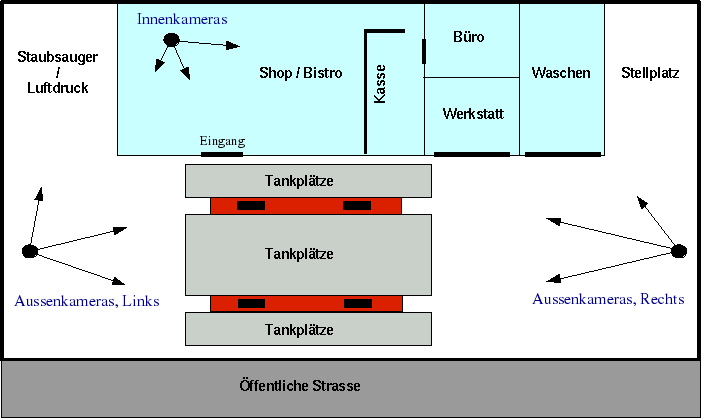

Jeweils zwei Kameras auf beiden Seiten erfassen alle acht
Tankplätze.
Auf den gleichen Masten werden je eine weitere Kamera installiert, die
die Nebengebäude bzw.
Nebenplätze abdecken.
Im Innenraum sollen schwer einsehbare Bereiche von der Kasse aus
beobachtet werden können.
Eine weitere im Innenraum angebrachte Kamera deckt die frontseitige
Glasfläche ab.
Für den Aussenbereich werden hochauflösende Schwarz-Weiss-Kameras eingesetzt, für den Innenbereich dagegen Weitwinkel-Farbkameras.
Am Tage arbeiten alle Kameras im schnellen Taktbetrieb (alle 0,5 Sek. frische Kamerabilder), in den Nachtstunden dagegen mit langsamer Taktgeschwindigkeit (Refresh alle vier Sekunden) plus aktivierter Motion-Detection (Bewegungserkennung) für jede Kamera.

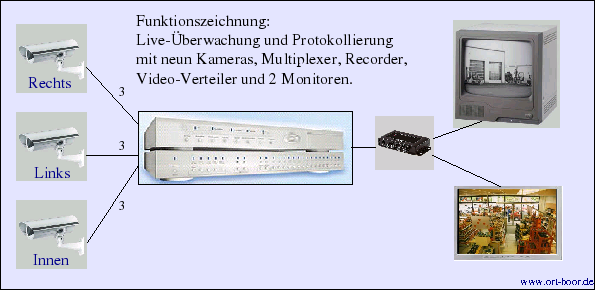

Alle Kamerasignale werden in einem 16-Kanal Multiplexer zusammengeführt, der diese Steuerung der Kamera-Zyklen übernimmt. An den Multiplexer angeschlossen ist ein passender Harddisk-Recorder, der für die Protokollierung der Daten für mind. 100 Tage sorgt. (Ohne weiteren Eingriff werden beim Überschreiten dieser Zeit die jeweils ältesten Aufnahmen überschrieben).
Parallel zum Harddisk-Recorder sind zwei Monitore angeschlossen (flacher TFT im Kassenbreich, herkömmlicher CRT-Monitor im Büro). Beide Monitore dienen primär der Live-Betrachtung, können im Bedarfsfall aber auch für die Recherche eingesetzt werden.
Da der Multiplexer mit bislang neun Kameras bei weitem nicht ausgelastet ist, bleibt Raum für spätere Erweiterung, wie z.B. einer Kamera direkt über der Kasse, um dort auftretende Meinungsverschiedenheiten sofort per Videoprotokoll klären zu können. (In diesem Fall empfiehlt sich die Erweiterung des Systems auf zwei Rekorder, um zur Sofort-Recherche nicht die Protokollierung unterbrechen zu müssen.)

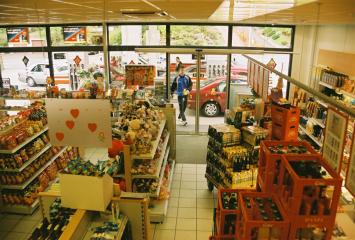

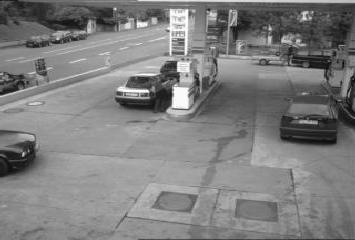

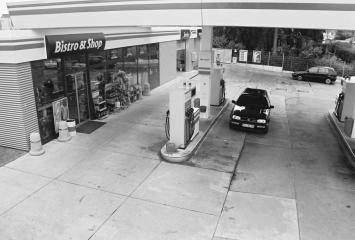

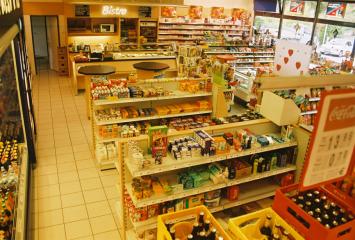

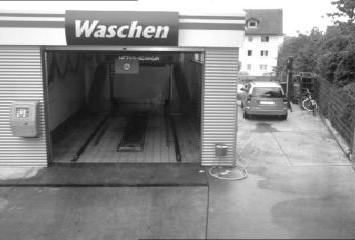

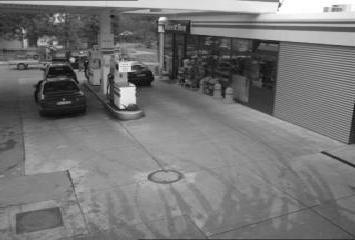

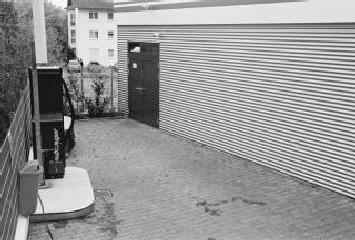

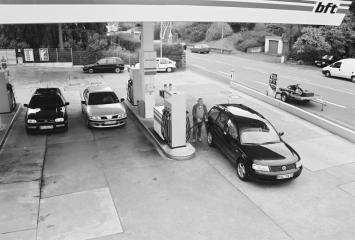

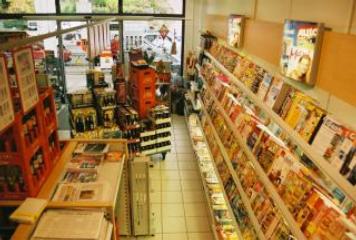

Die folgende Abbildung zeigt die damit möglichen Aufnahmen,
wobei hier zu beachten ist, dass
es sich nicht um Echtbilder sondern nur um eine
Simulation handelt
(Aussen-Kameras mit Weitwinkel-Objektiven und verringerte
Auflösung), um die Privatsphäre evtl.
ins Visier geratener Personen zu bewahren.
Bildreihenfolge (von oben nach unten):
 |
 |
 |
 |
 |
 |
 |
 |
 |
Abschliessend die Zusammenstellung der benötigten Komponenten:
|
Wir danken der Fa. Karl Helm, bft-Tankstelle Obernburg, für die Genehmigung der Veröffentlichung des Bildmaterials. |
